Scheda per gestione di segnali analogici.

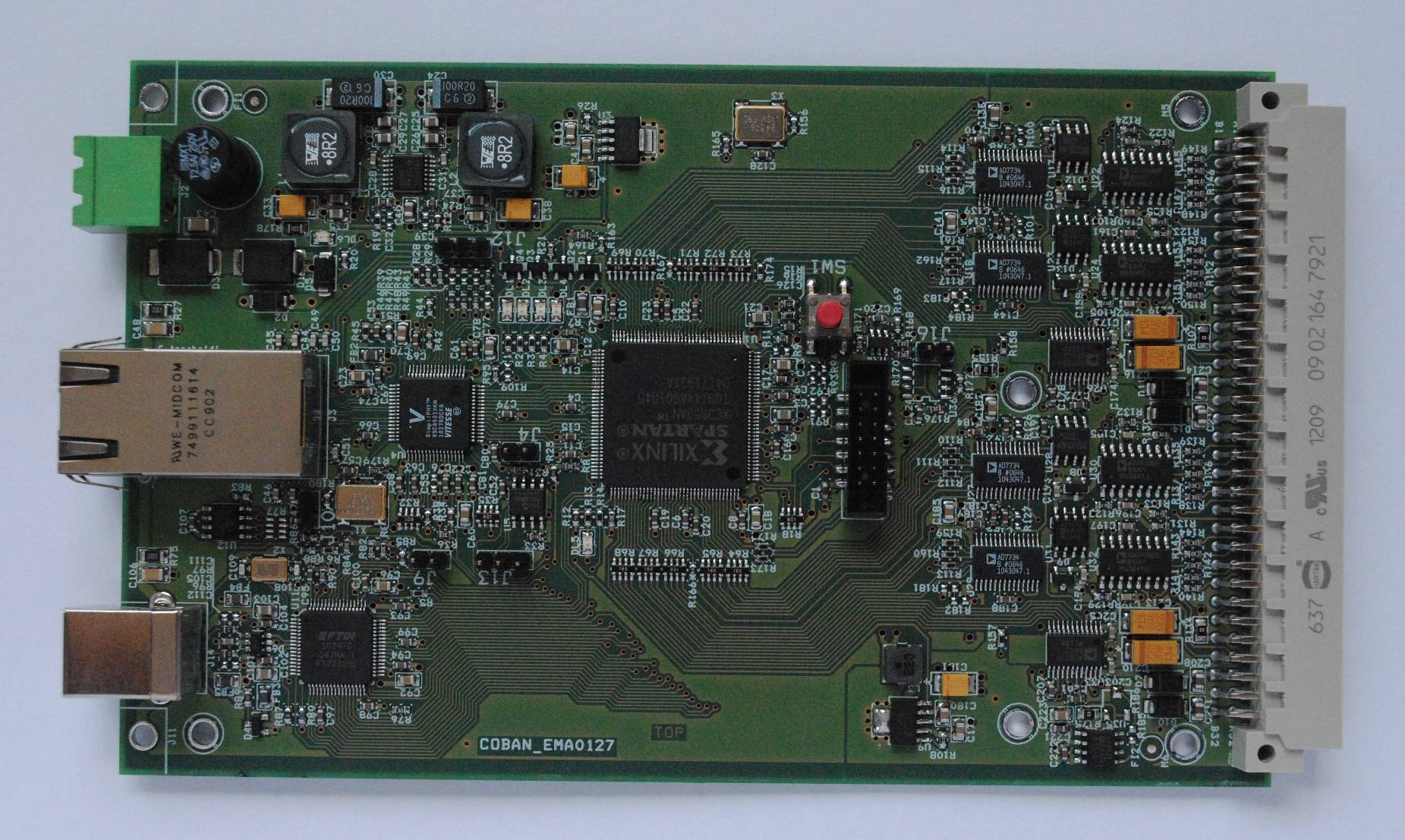

La scheda in figura è stata sviluppata per la gestione di segnali analogici.
La gestione dei convertitori AD e dei DA utilizza la sezione logica sviluppata per un’altro prodotto ed è gestita da un PC tramite una doppia connessione seriale asincrona su bus USB.
La scheda rende disponibili le seguenti risorse:
- 8 uscite analogiche tramite due convertitori DA modello AD5754
- 32 ingressi analogici tramite quattro convertitori AD modello AD7734, di cui 12 collegate direttamente agli ingressi degli AD, 20 tramite quattro multiplexer analogici e buffer per aumentare l’impedenza di lettura. Alcuni ingressi del multiplexer consentono la misura della tensione generata dai DA e il monitoraggio delle tensioni d’alimentazione analogica.
- Gli AD e i DA usano quale sorgente di riferimento di precisione di modello ADR421.
- La scheda dispone inoltre di un termometro digitale e di una memoria I2C utile per conservare i parametri di calibrazione.
